一、概述

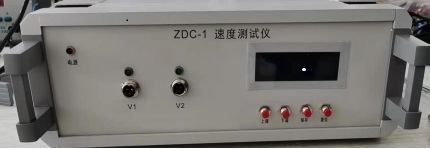

在霍普金森桿實驗中，對壓縮氣槍發射出的撞擊桿的速度測試是該實驗中的重要測試內容。ZDC-1速度測試儀，設計簡捷，采用高速的邏輯器件FPGA和ARM器件，分別對采樣和顯示獨立完成，保證采樣數據可靠。FPGA對速度進行采樣，采樣速率為5MHZ。ARM對速度進行顯示控制。

二、測速方法

霍普金森桿實驗測速對象：對撞擊桿速度進行測量

測試方法：平行光源測速法

通過固定兩只高速紅外激光傳感器位置，當撞擊桿經過傳感器時，測試撞擊桿通過的時間，求取撞擊的平均速度。將平均速度用2*16的液晶屏顯示，此過程由ARM顯示。

三、指標

速度測試范圍：0.5-100m/s

精度：1%

傳感器速度：5KHZ

傳感器安裝距離3-30CM

電源：220V 50HZ

采樣速率：5MHZ

機箱尺寸：90*280*260（mm）
